Как разобрать iPad mini / mini Retina

Инструкция по разборке

Эта инструкция поможет разобрать Ваш iPad mini, но делайте всё как можно аккуратнее. В iPad mini имеются приклеенные детали. Если разбор происходит с усилием, значит, что то идёт неправильно.

1. Разбираем ipad mini, для этого необходимо снять стекло, что бы поддеть стекло, используйте медиаторы для гитары.



2. У iPad mini все шлейфы находятся снизу, поэтому с верхней стороны аккуратно поднимаем стекло, и легким движением откидываем его.



3. По периметру дисплея имеются четыре крепежных винта, откручиваем их.



4. За верхний край дисплей iPad mini поднимаем легким движением.



5. В iPad mini имеется металлическая пластина, она защищает внутренности и держится на 16 винтах, их нужно , чтобы был доступ к дисплею и шлейфам стекла.





6. Защита шлейфов держится на трех винтах, откручиваем их, чтобы отсоединить шлейфы.
7. Чтобы отсоединить шлейф стекла, нужно отсоединить дисплей, спрятанный под ним.



8. Контакты находящиеся рядом со шлейфом, отщелкиваем его пластиковым инструментом, чтобы не повредить.



9. Снимаем тачскрин



10. Кабель док разъема защищает изолента держащая дисплей в задней крышке, отсоединяем изоленту и вытаскиваем дисплей.



11. У дисплея iPad mini имеется маркировка, вот так она выглядит.



12. Теперь легким движением отсоединяем стекло.



13. Шлейф батареи так же отсоединяем.



14. Клейкий слой под батареей поддеваем и легким движением вынимаем батарею.



15. Так выглядит для iPad mini аккумуляторная батарея.



16. Снизу каждого динамика находится Bluetooth и антенна Wi-Fi.





17. Во всех моделях IPad встроен один динамик, в iPad mini имеются два динамика.





18. Разъем на задней крышке удерживают два скрытых винта, а к материнской плате припаян док разъем.

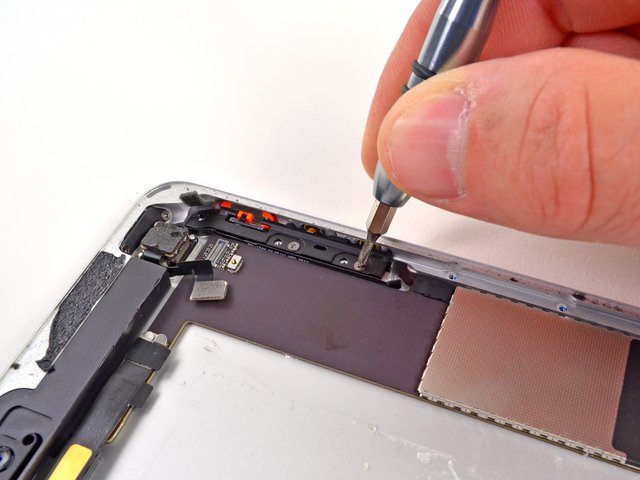

19. Кнопку включения и кнопку регулировки громкости держат несколько болтов. Извлекаем их, чтобы мозг этого устройства был доступен для изучения.





20. Теперь нужен фен, поскольку материнская плата прикреплена к задней части. Пластиковым инструментом аккуратно поддеваем материнскую плату и извлекаем ее.

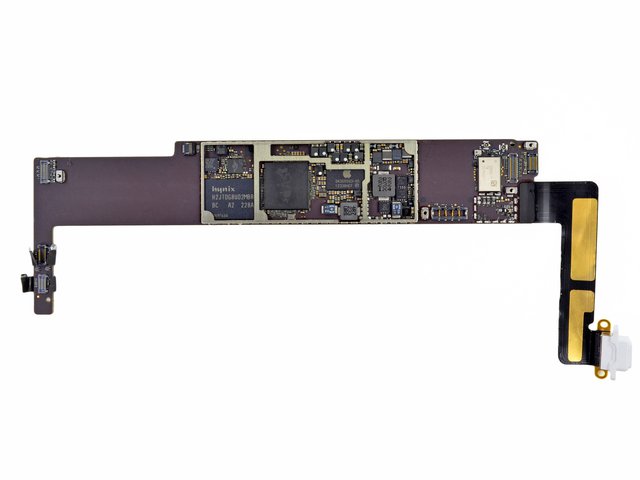

21. Перед Вами материнская плата с док разъемом. На ней имеются главные элементы - видео чипы, память и процессор аудио.

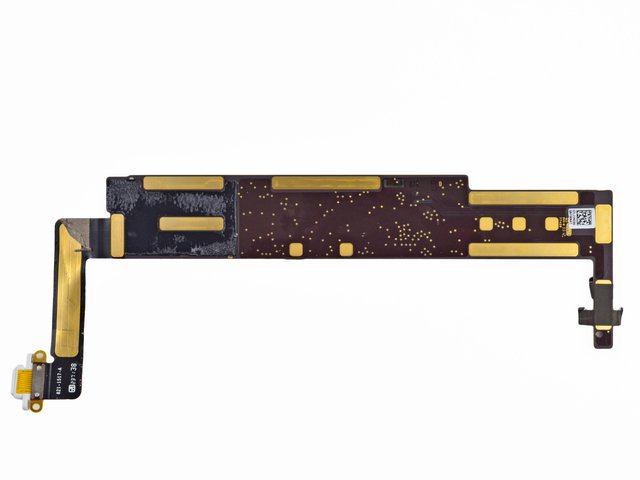

22. С обратной стороны платы, как видите, ничего интересного нет.



23. Так же берем фен и пластиковым инструментом отсоединяем от корпуса шлейф разъема наушников и передней камеры.





24. Задняя камера.



25. Вот и разобрали весь iPad mini.
