Инструкция по разборке
Эта инструкция поможет разобрать Ваш iPad 3. Делайте всё как можно аккуратнее. В iPad 3 имеются приклеенные детали. Если разбор происходит с усилием, значит, что то идёт неправильно.
-
Посмотрите на iPad 3.
-
На примере разбираем модель 4G 16Gb.
-
Аккуратно снимаем стекло, но перед этим его необходимо нагреть до размягчения клейкого слоя теплым воздухом по периметру
-
Аккуратно поддеваем и фиксируем стекло, для этого хорошо поможет медиатор для гитары.
-
Со стороны кнопок громкости очень аккуратно поднимаем стекло.
-
Не менее аккуратно, легким движением откидываем стекло
-
По периметру дисплея откручиваем крепежные винты
-
Чтобы у дисплея iPad 3 отсоединить шлейф, нужно поднять за край.
-
У модели iPad 3 имеется маркировка дисплея.
-
Защитную ленту отклеиваем
-
Провода и разъемы очень аккуратно поддеваем, желательно так же пластиковым инструментом.
-
Винты на материнской плате откручиваем.
-
Аккуратно поднимаем материнскую плату.
-
И так же не менее аккуратно материнскую плату iPad 3 извлекаем.
-
Кабели антенн отсоединяем
-
У каждого iPad 3 имеется материнская плата .
-
Клейкий слой, имеющийся под батареей, легким движением поддеваем.
-
Теперь аккуратно вынимаем батарею для iPad 3, состоящую из 3х элементов.
-
Батарея для iPad 3.
-
Снимаем периферию с iPad 3.
-
Соединитель с DATA кабелем аккуратно извлекаем.
-
Теперь откручиваем винты.
-
Легким движением руки приподнимаем шлейф и аккуратно снимаем механизм изъятия и контакт сим-карт.
-
Механизм
-
Плату I/O аккуратно снимаем.
-
С обратной стороны плата I/O.
-
Камера
-
Антенна
-
Еще камера.
-

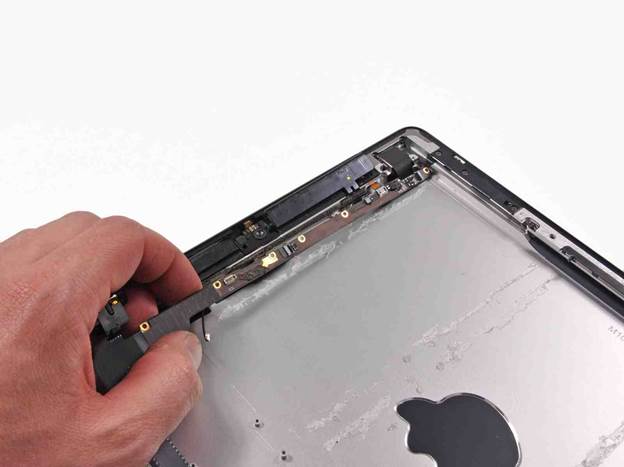

Полный комплект кнопок со шлейфами.
-
Снимаем динамики iPad 3.
-
Весь iPad 3.
